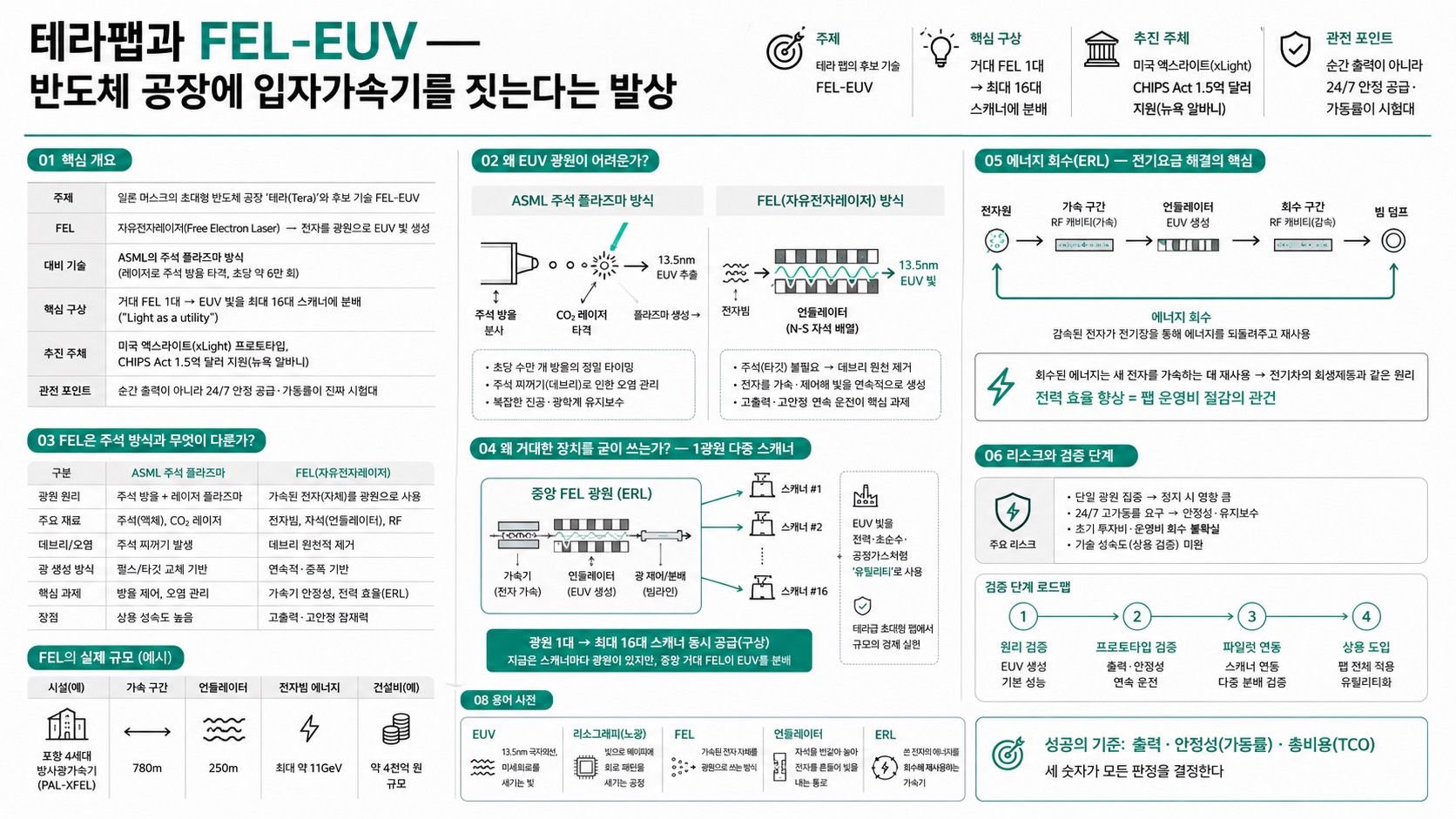

테라팹과 FEL-EUV — 반도체 공장에 입자가속기를 짓는다는 발상

01핵심 개요

02핵심 내용 구조

머스크는 테라에 연구용 팹을 먼저 짓고 기존 제조기술뿐 아니라 "뉴 피직스(new physics)"를 시험하고 싶다고 했다. 그 후보로 거론되는 것이 FEL이다. 영상은 ①왜 EUV 광원이 어려운가 → ②FEL이 주석 방식과 무엇이 다른가 → ③왜 거대한 장치를 굳이 쓰는가(1광원 다중 스캐너) → ④전기요금 문제와 에너지 회수(ERL) → ⑤리스크(단일 광원 집중)와 검증 단계 순으로 전개된다.

03기술적 맥락

리소그래피(노광)는 웨이퍼에 빛으로 회로 패턴을 새기는 공정이다. 회로가 작아질수록 짧은 파장이 필요해 최첨단은 13.5nm EUV를 쓴다. 빛은 짧기만 해선 안 되고 충분히 강해야 시간당 생산량이 오른다. ASML은 진공에 액체 주석 방울을 날리고 CO2 레이저로 때려 플라즈마를 만들어 13.5nm를 추출, 연구장비에서 1,000W 출력까지 시현했다. 그러나 초당 수만 개 방울의 정밀 타이밍과 주석 찌꺼기 오염 관리가 까다롭다. FEL은 주석 자체를 없애고, 전자를 광속 가까이 가속한 뒤 N·S 자석이 번갈아 놓인 언듈레이터를 통과시켜 좌우로 흔들리며 증폭되는 빛을 얻는다.

04전략적 의미 — 왜 거대 장치인가

FEL은 실제로 거대하다. 포항 4세대 방사광가속기(PAL-XFEL)는 가속 구간 780m + 언듈레이터 250m, 전자빔 최대 약 11GeV, 건설비 약 4천억 원 규모다. "반도체 만들겠다고 이걸 짓는다고?"가 자연스러운 반응. 답은 "이 거대 광원을 노광기 1대가 아니라 여러 대가 함께 쓴다"는 것. 지금은 스캐너마다 광원이 붙지만, 엑스라이트 구상은 중앙의 거대 FEL이 만든 EUV를 최대 16대 스캐너로 분배 — 전력·초순수처럼 EUV 빛을 '유틸리티'로 만든다. 테라처럼 공장이 극단적으로 커지면 원래 너무 컸던 FEL도 분담 가능한 설비가 된다.

05핵심 방법론 — 에너지 회수(ERL)

빠진 변수는 전기요금이다. 전자를 높은 에너지로 가속한 뒤 빛만 만들고 버리면 낭비가 크다. 그래서 반도체용 FEL은 ERL(에너지 회수형 선형가속기)을 함께 쓴다. 전자가 RF 캐비티(고주파 전기장)를 지나며 가속되고, 빛을 만든 뒤 돌아온 전자는 같은 장치를 반대 타이밍으로 지나며 전기장에 에너지를 되돌려주고 감속한다 — 회수된 에너지는 새 전자를 가속하는 데 재사용. 전기차의 회생제동과 같은 원리다. 이 구조가 구현되면 공장 설계 자체가 "노광기 몇 대를 살 것인가"에서 "팹 전체에서 EUV를 얼마나 생산할 것인가"로 확장된다.

06활용·해석 시나리오

첫째, 팹 아키텍처 재설계 — EUV 빛이 전력·초순수·공정가스·냉각수에 이어 또 하나의 중앙 유틸리티가 되면, 광원 인프라를 팹 전체 광량 기준으로 설계하고 그 아래 생산장비를 붙이는 구조가 가능. 둘째, 집중 리스크 — 광원 하나가 여러 장비를 책임지면 그 광원 정지 시 영향이 커진다. 연구시설은 몇 시간 좋은 빛이면 성과지만 공장은 거의 하루종일 돌아야 하므로 최고출력보다 가동률·안정성·유지보수·이중화가 관건. 셋째, ASML 대체설은 과장 — FEL이 바꾸는 건 '빛을 만드는 물리'이고, 빛을 조절·투사하고 웨이퍼·마스크를 움직이는 노광장비는 여전히 필요.

07현황 및 전망

엑스라이트가 반도체형 FEL 프로토타입을 개발 중이고, 미국 정부가 CHIPS Act로 1.5억 달러를 확정해 뉴욕 알바니 나노테크 컴플렉스에 실제 장비 검증 자금을 댔다. FEL-EUV는 이제 "빛을 만들 수 있느냐"에서 "공장에 넣을 만큼 안정적으로 돌리느냐"의 다음 단계로 넘어간다. 더 먼 미래 카드로, 전자·자석 조건을 바꾸면 6.x나 4.5nm 등 더 짧은 파장도 검토 가능하지만 거울·마스크 광학계 재설계가 필요해 아직 먼 얘기다. 성공한다면 미래 팹은 클린룸에서 웨이퍼를 찍고 옆·지하에서 거대 전자가속기가 EUV를 만드는, 지금과 사뭇 다른 모습이 된다. 판정은 결국 출력·안정성·총비용 세 숫자로 난다.
