중국이 DUV 국산화에 성공합니다… ASML 독점 흔드나

01핵심 개요

02핵심 내용 구조

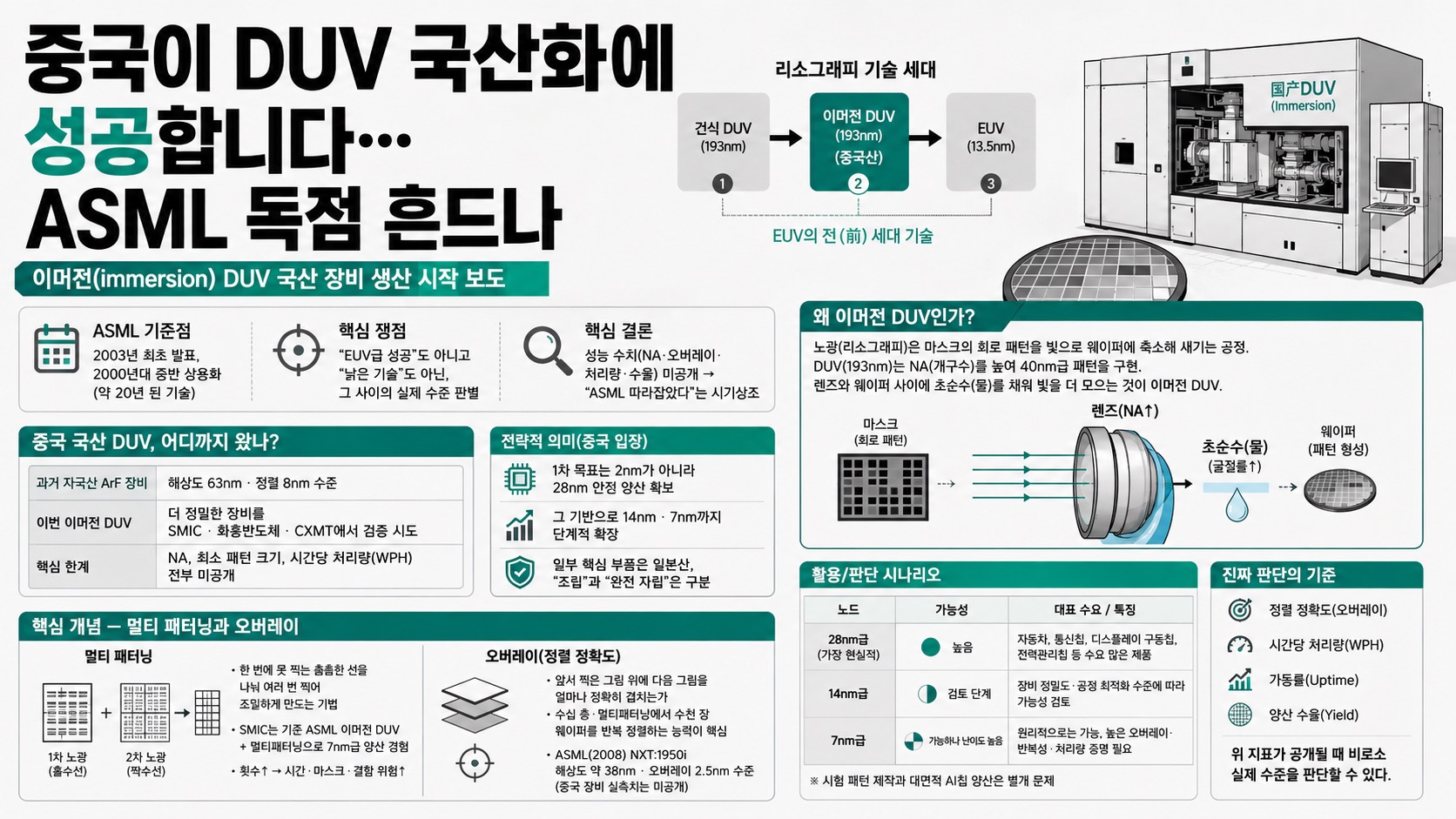

노광(리소그래피)은 회로 모양이 담긴 마스크에 빛을 통과시키고 렌즈로 축소해 웨이퍼에 새기는 공정이다. 이 과정을 수십 번 반복해 여러 층 회로를 쌓는다. DUV는 파장 193nm ArF 레이저를 쓰는데, 파장보다 훨씬 작은 40nm급 패턴을 만드는 비결은 NA(개구수, 렌즈가 빛을 모으는 능력) 를 높이는 데 있다. 렌즈와 웨이퍼 사이 공기 대신 초순수(물)를 채워 굴절로 빛을 더 모으는 것이 이머전 DUV다.

03기술적 맥락

중국의 과거 자국산 ArF 장비는 해상도 63nm·정렬 8nm 수준이었는데, 이번엔 더 정밀한 이머전 DUV를 SMIC·화훙반도체·창신메모리(CXMT)에서 검증하려 한다는 점이 다르다. 다만 실제 NA, 최소 패턴 크기, 시간당 처리량(웨이퍼 수)이 전부 미공개다.

04전략적 의미

중국 입장에서 이 장비의 1차 목표는 최첨단 2nm가 아니라, 외산 장비 공급이 막혀도 28nm를 안정 양산하고 그 기반으로 14nm·7nm까지 확장하는 것이다. 자체 반도체 공급망 확보 자체에 의미가 있다. 단 일부 핵심 부품은 여전히 일본산으로 전해져, "조립"과 "완전 자립"은 구분해서 봐야 한다.

05핵심 개념 — 멀티 패터닝과 오버레이

• 멀티 패터닝: 한 번에 못 찍는 촘촘한 선을 홀수선/짝수선으로 나눠 두 번 찍어 두 배 촘촘하게 만드는 기법. SMIC는 기존 ASML 이머전 DUV + 멀티패터닝으로 7nm급을 만든 경험이 있다. 단 횟수가 늘수록 공정 시간·마스크 수·결함 가능성이 급증한다.
• 오버레이(정렬 정확도): 앞서 찍은 그림 위에 다음 그림을 얼마나 정확히 겹치는가. 색도장 여러 번 찍기에 비유. 수십 층·멀티패터닝에서 수천 장 웨이퍼에 반복 정렬하는 능력이 진짜 실력이다. ASML의 2008년 NXT:1950i가 해상도 약 38nm·오버레이 2.5nm 수준이었고, 중국 장비가 이와 비슷하다는 평가도 있으나 실측치는 미공개.

06활용/판단 시나리오

1. 28nm급 (가장 현실적): 자동차용 반도체, 통신칩, 디스플레이 구동칩, 전력관리칩 등 수요 많은 제품 생산 가능성.
2. 14nm: 장비 정밀도·공정 최적화 수준에 따라 가능성 검토 단계.
3. 7nm: 원리적으로 불가능하지 않으나(외산 장비로 경험 있음), 높은 오버레이·반복성·처리량 증명 필요. 시험 패턴 제작과 대면적 AI칩 양산은 별개 문제.

07현황 및 전망

이머전 DUV는 "렌즈 아래 물만 넣은 장비"가 아니라 광학계·정밀 스테이지·위치센서·열제어·물관리·보정 소프트웨어가 모두 맞물린 초정밀 스캐너다. 진짜 판단은 "28nm"라는 이름이 아니라 정렬 정확도·처리량·가동률·양산 수율이 공개될 때 비로소 가능하다.

08용어 사전

09타임스탬프 딥링크

• DUV 세대 구분과 이머전 원리
• 멀티 패터닝으로 7nm까지 가능한가
• 일부 일본산 핵심 부품 사용 정황
• 수율 공개돼야 진짜 판단 가능
