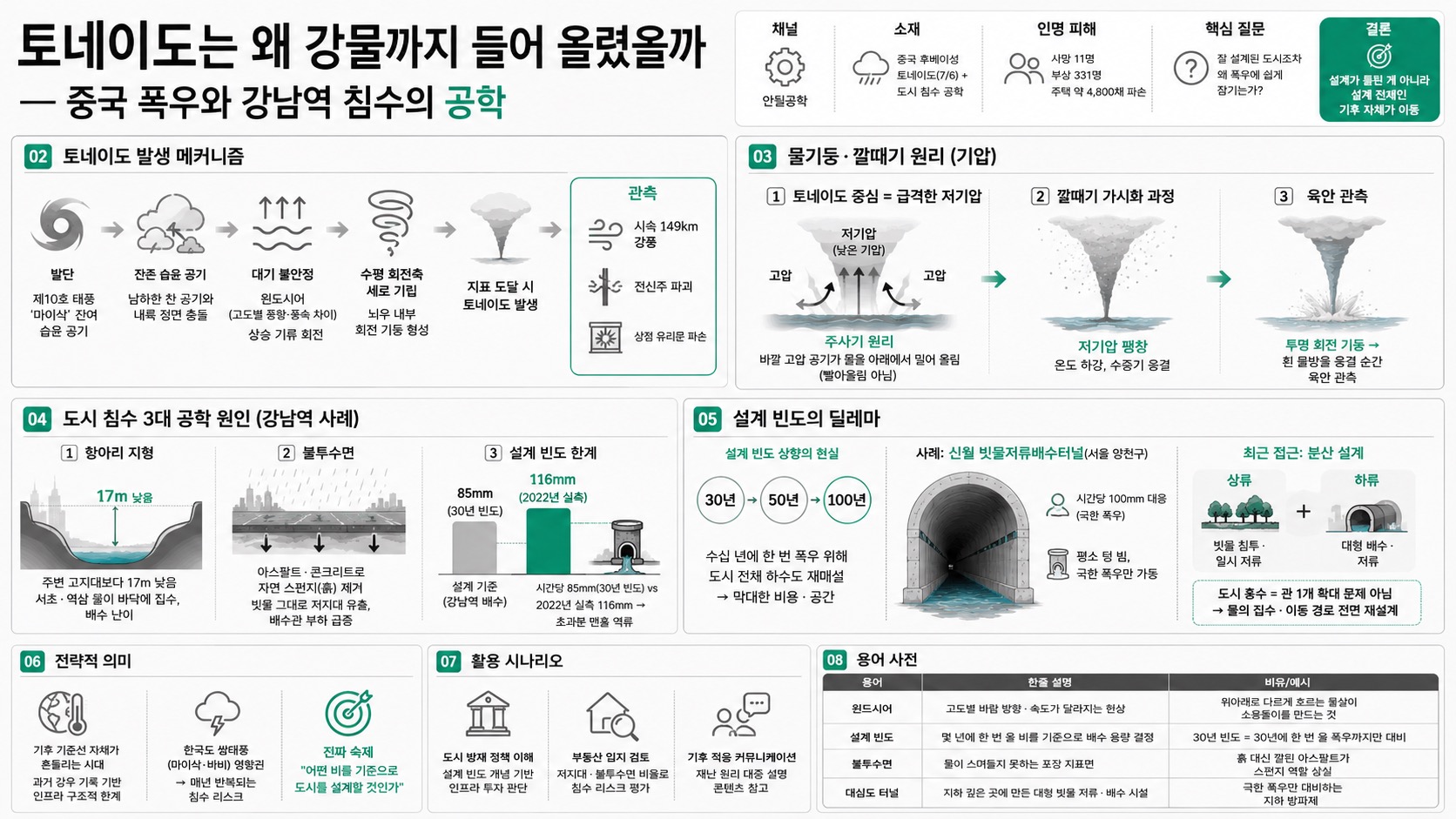

01핵심 개요
| 항목 | 내용 |
|---|---|
| 채널 | 안될공학 |
| 소재 | 중국 후베이성 토네이도(7/6) + 도시 침수 공학 |
| 인명 피해 | 사망 11명 · 부상 331명 · 주택 약 4,800채 파손 |
| 핵심 질문 | 잘 설계된 도시조차 왜 폭우에 쉽게 잠기는가 |
| 결론 | 설계가 틀린 게 아니라 설계 전제인 기후 자체가 이동 |
02토네이도 발생 메커니즘
- 발단 = 제10호 태풍 '마이삭' 잔여 습윤 공기 → 태풍 소멸 후에도 잔존
- 남하한 찬 공기와 내륙 정면 충돌 → 대기 불안정
- 윈드시어(고도별 풍향·풍속 차이) → 상승 기류 회전화
- 수평 회전축 세로 기립 → 뇌우 내부 회전 기둥 → 지표 도달 시 토네이도
- 관측 = 시속 149km 강풍 · 전신주 파괴 · 상점 유리문 파손
03물기둥·깔때기 원리 (기압)
- 토네이도 중심 = 주변 대비 급격한 저기압
- 주사기 원리 → 바깥 고압 공기가 물을 아래에서 밀어 올림(빨아올림 아님)
- 깔때기 가시화 = 저기압 팽창 → 온도 하강 → 수증기 물방울 응결
- 투명 회전 기둥 → 흰 물방울 응결 순간 육안 관측
04도시 침수 3대 공학 원인 (강남역 사례)
1
항아리 지형주변 고지대보다 17m 낮음 → 서초·역삼 물이 바닥에 집수, 배수 난이
2
불투수면아스팔트·콘크리트로 자연 스펀지(흙) 제거 → 빗물 그대로 저지대 유출, 배수관 부하 급증
3
설계 빈도 한계강남역 배수 시간당 85mm(30년 빈도) vs 2022년 실측 116mm → 초과분 맨홀 역류
05설계 빈도의 딜레마
- 30년 → 50년 → 100년 상향 = 수십 년에 한 번 폭우 위해 도시 전체 하수도 재매설 → 막대한 비용·공간
- 사례 = 서울 양천구 신월 빗물저류배수터널(시간당 100mm 대응) → 평소 텅 빔, 극한 폭우만 가동
- 최근 접근 = 상류(빗물 침투·일시 저류) + 하류(대형 배수·저류) 분산 설계
- 도시 홍수 = 관 1개 확대 문제 아님 → 물의 집수·이동 경로 전면 재설계 과제
06전략적 의미
- 기후 기준선 자체가 흔들리는 시대 → 과거 강우 기록 기반 인프라 구조적 한계
- 한국도 쌍태풍(마이삭·바비) 영향권 → 매년 반복되는 침수 리스크
- 진짜 숙제 = "어떤 비를 기준으로 도시를 설계할 것인가"
07활용 시나리오
- 도시 방재 정책 이해 → 설계 빈도 개념 기반 인프라 투자 판단
- 부동산 입지 검토 → 저지대·불투수면 비율로 침수 리스크 평가
- 기후 적응 커뮤니케이션 → 재난 원리 대중 설명 콘텐츠 참고
08용어 사전
| 용어 | 한줄 설명 | 비유/예시 |
|---|---|---|
| 윈드시어 | 고도별 바람 방향·속도가 달라지는 현상 | 위아래로 다르게 흐르는 물살이 소용돌이를 만드는 것 |
| 설계 빈도 | 몇 년에 한 번 올 비를 기준으로 배수 용량 결정 | 30년 빈도 = 30년에 한 번 올 폭우까지만 대비 |
| 불투수면 | 물이 스며들지 못하는 포장 지표면 | 흙 대신 깔린 아스팔트가 스펀지 역할 상실 |
| 대심도 터널 | 지하 깊은 곳에 만든 대형 빗물 저류·배수 시설 | 극한 폭우만 대비하는 지하 방파제 |
