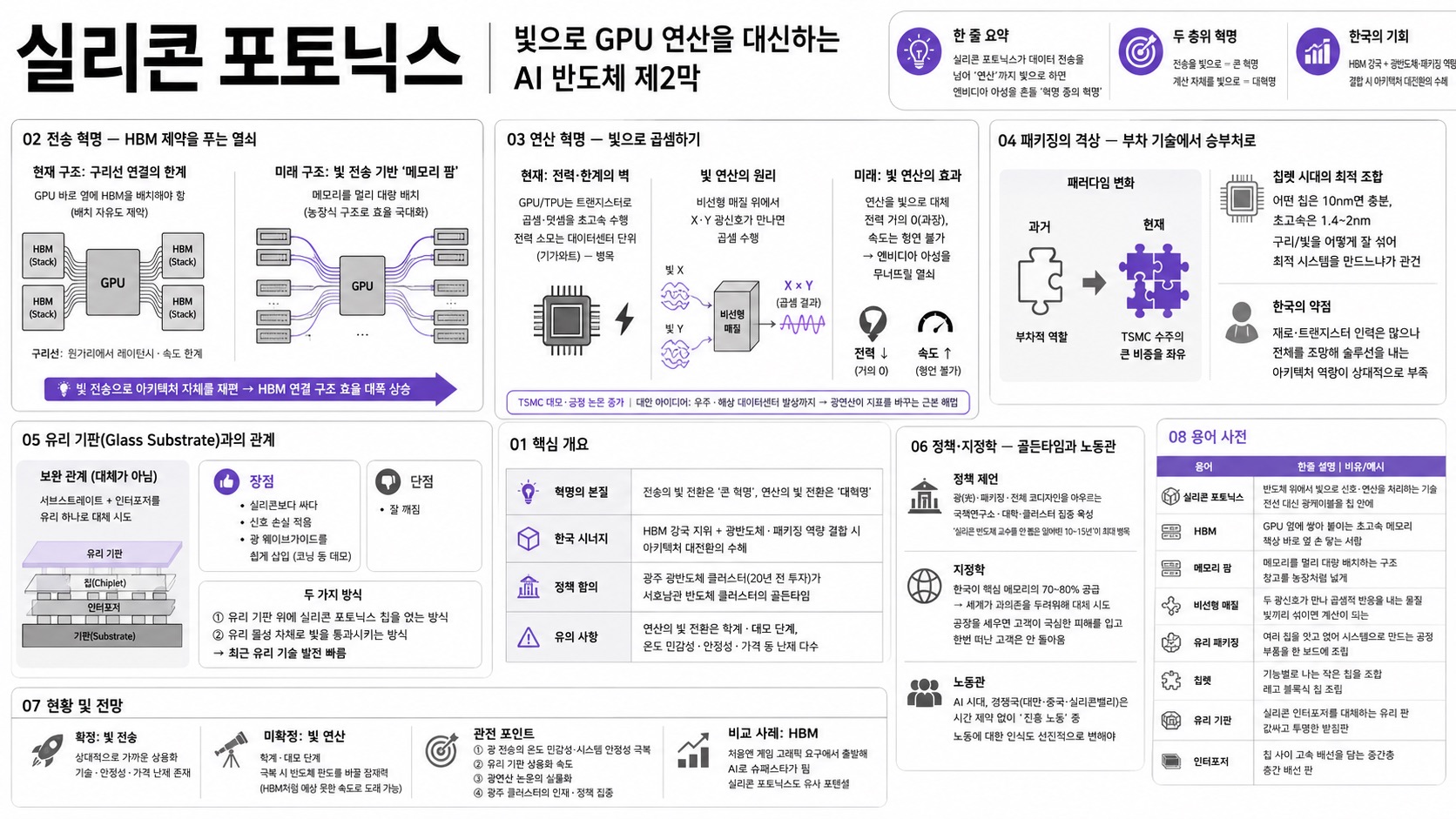

실리콘 포토닉스 — 빛으로 GPU 연산을 대신하는 AI 반도체 제2막

01핵심 개요

02전송 혁명 — HBM 제약을 푸는 열쇠

• 현재는 속도 때문에 GPU 바로 옆에 HBM을 구리선으로 붙여야 함 → 배치 자유도 제약
• 빛 전송이 되면 메모리를 멀리 두는 "메모리 팜"(농장식 대량 배치)이 가능 → 효율 급상승(메타·MS·구글이 원하는 구조)
• 구리선은 원거리에서 레이턴시·속도 한계 → 빛으로 아키텍처 자체를 재편, HBM 연결 구조가 훨씬 효율화

03연산 혁명 — 빛으로 곱셈하기

• GPU/TPU의 본질은 곱셈·덧셈을 트랜지스터로 초고속 수행하나 전력 소모가 데이터센터 단위(기가와트) — 이것이 병목
• 실리콘 포토닉스는 유리 등 비선형 매질 위 X·Y 광신호가 만나면 곱셈 수행 → 연산을 빛으로 대체
• 효과: 전력 거의 0(과장), 속도는 형언 불가 → "엔비디아 아성을 무너뜨릴 열쇠". TSMC 데모·긍정 논문 증가
• (대안 아이디어: 전력난 탓에 우주·해상 데이터센터 발상까지 등장 → 광연산이 지표를 바꾸는 근본 해법)

04패키징의 격상 — 부차 기술에서 승부처로

• 과거 "부차적"으로 취급된 패키징이 지금은 TSMC 수주의 큰 비중을 좌우하는 핵심
• 칩렛 시대: 어떤 칩은 10nm면 충분, 초고속은 1.4~2nm — 구리/빛을 어떻게 잘 섞어 최적 시스템을 만드느냐가 관건
• 한국의 약점: 재료·트랜지스터 인력은 많으나 전체를 조망해 솔루션을 내는 아키텍처 역량이 상대적으로 부족

05유리 기판(Glass Substrate)과의 관계

• 유리 기판은 실리콘 포토닉스와 대등 경쟁이 아니라 보완 관계 — 서브스트레이트+인터포저를 유리 하나로 대체 시도
• 장점: 실리콘보다 싸고 신호 손실 적음, 광 웨이브가이드를 쉽게 삽입(코닝 등 데모)
• 단점: 잘 깨짐. 실리콘 포토닉스는 ①유리 기판 위에 얹거나 ②유리 물성 자체로 빛을 통과시키는 두 방식 → 최근 유리 기술 발전 빠름

06정책·지정학 — 골든타임과 노동관

• 정책 제언: 광(光)·패키징·전체 코디자인을 아우르는 국책연구소·대학·클러스터 집중 육성. "실리콘 반도체 교수를 안 뽑은 잃어버린 10~15년"이 최대 병목
• 광주: 김대중 정부 시기 광반도체 육성 → 20년 만에 기회 도래(서호남권 반도체 클러스터의 근거)
• 지정학: 한국이 핵심 메모리의 70~80% 공급 → 세계가 과의존을 두려워해 대체 시도. 공장을 세우면 고객이 극심한 피해를 입고 한번 떠난 고객은 안 돌아옴
• AI 시대 노동관: 경쟁국(대만·중국·실리콘밸리)은 시간 제약 없이 "진흥 노동" 중 → 노동에 대한 인식도 선진적으로 변해야

07현황 및 전망

• 확정: 빛 전송은 상대적으로 가까운 상용화 방점, 그 자체도 기술·안정성·가격 난제가 큼
• 미확정: 빛 "연산"은 학계·데모 단계 — 극복 시 반도체 판도를 바꿀 잠재력(HBM처럼 예상 못한 속도로 도래 가능)
• 관전 포인트: ① 광 전송의 온도 민감성·시스템 안정성 극복 ② 유리 기판 상용화 속도 ③ 광연산 논문의 실물화 ④ 광주 클러스터의 인재·정책 집중
• 비교 사례: HBM도 처음엔 게임 그래픽 요구에서 출발해 AI로 슈퍼스타가 됨 → 실리콘 포토닉스도 유사 포텐셜
