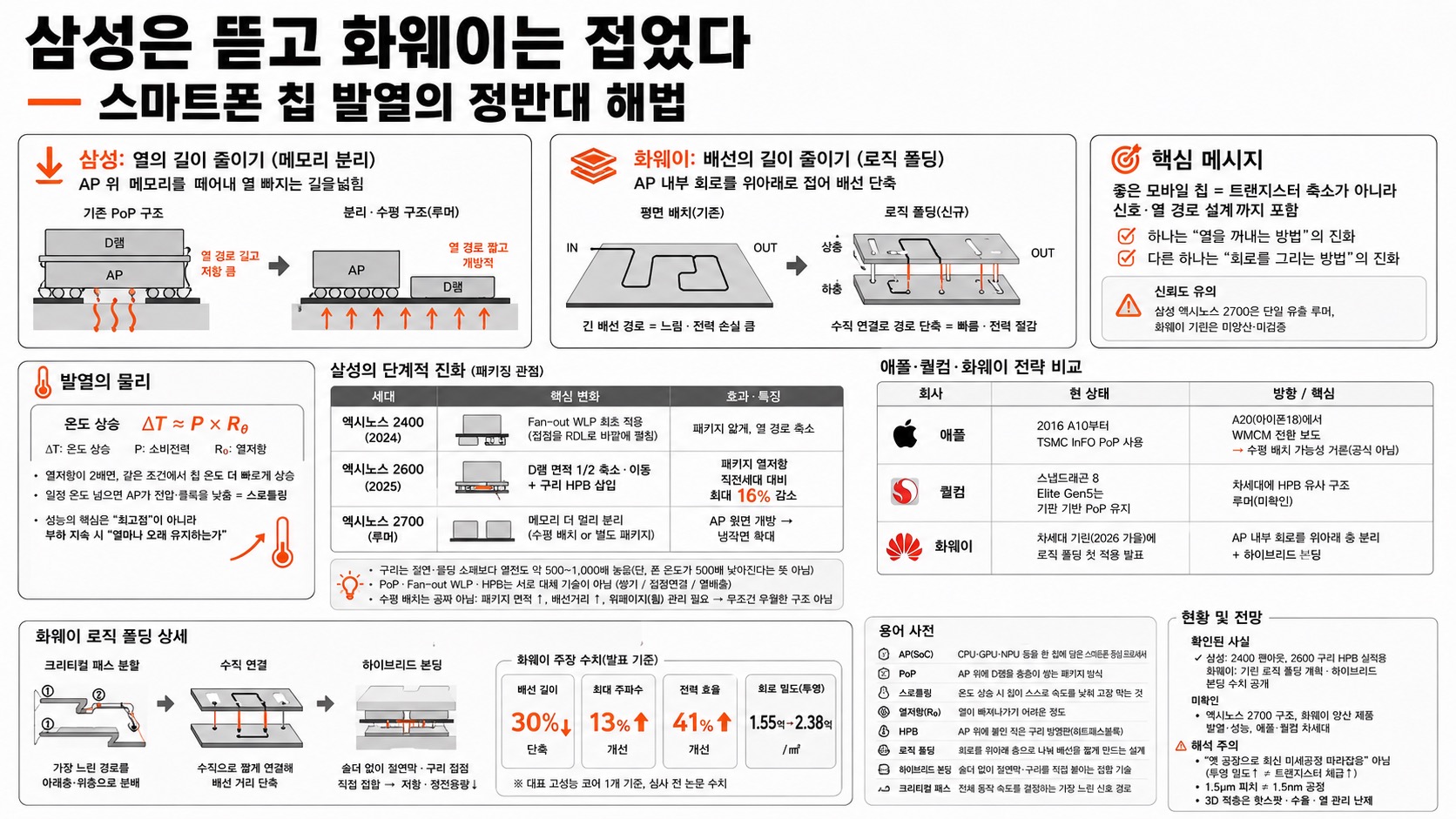

01핵심 개요
| 항목 | 내용 |
|---|
| 한 줄 요약 | 삼성(메모리 분리)과 화웨이(회로 3D 적층)의 정반대 행보는 결국 "미세공정만으로 성능 못 올린다"는 같은 질문의 답 |
| 삼성 방향 | AP 위 메모리를 떼어내 열 빠지는 길을 넓힘 — "열의 길이 줄이기" |
| 화웨이 방향 | AP 내부 회로를 위아래로 접어 배선 단축 — "배선의 길이 줄이기" |
| 핵심 논점 | 좋은 모바일 칩 = 트랜지스터 축소가 아니라 신호·열 경로 설계까지 포함 |
| 신뢰도 유의 | 삼성 엑시노스 2700은 단일 유출 루머, 화웨이 기린은 미양산·미검증 |
02핵심 내용 구조
두 소식은 층위가 다름. 삼성은 완성된 칩 패키지에서 열 나가는 길을 바꾸는 문제(패키징), 화웨이는 칩 내부 회로 배치를 3차원으로 재설계하는 문제(회로 설계). 하나는 "열 꺼내는 방법", 다른 하나는 "회로 그리는 방법".
- 스마트폰 메인보드 면적 극도 제한 → AP 위에 D램을 쌓는 PoP(Package-on-Package) 방식 오래 사용
- 위아래로 겹치면 보드 면적 절약 + 연결 거리 단축(모바일 메모리에 유리)
- 문제: 성능 상승 → 이 구조가 열에 불리. AP 열이 D램의 솔더볼·접착필름·몰딩제(모두 열전도 나쁨) 통과해야 냉각장치 도달
03기술적 맥락 — 발열의 물리
- 온도 상승 ΔT ≈ 소비전력 P × 열저항 Rθ. 열저항 2배면 같은 조건에서 칩 온도 더 빠르게 상승
- 일정 온도 넘으면 AP가 전압·클록 스스로 낮춤 = 스로틀링 → 성능 저하
- 체감 성능 관건: 순간 최고 성능이 아니라 부하 지속 시 "몇 분간 성능 유지" 여부
04삼성의 단계적 진화
| 세대 | 변화 | 효과 |
|---|
| 엑시노스 2400 | Fan-out WLP(팬아웃 패키지) 최초 적용 — 접점을 RDL(재배선층)로 바깥에 펼침 | 패키지 얇게, 열 경로 축소 |
| 엑시노스 2600 | D램 면적 절반 축소·발열 영역과 겹치지 않게 이동 + 구리 HPB(히트패스블록) 삽입 | 패키지 열저항 직전세대比 최대 16% 감소 |
| 엑시노스 2700(루머) | 메모리를 더 멀리 분리(수평 배치 or 별도 패키지, 불명확) | AP 윗면 개방 → 냉각면 확대 |
- 구리는 절연·몰딩 소재보다 열전도 약 500~1,000배 높음(단, 폰 온도가 500배 낮아진다는 뜻 아님)
- PoP·Fan-out WLP·HPB는 서로 대체 기술이 아니라 각각 다른 부분(쌓기/접점연결/열배출)을 손봄
- 수평 배치는 공짜 아님: 패키지 면적↑, 배선거리↑, 워페이지(휨) 관리 필요 → 무조건 우월한 구조 아님
05애플·퀄컴·화웨이 비교
| 회사 | 현 상태 | 방향 |
|---|
| 애플 | 2016 A10부터 TSMC InFO PoP 사용, A20(아이폰18)에서 WMCM 전환 보도 | 수평 배치 가능성 거론(공식 아님) |
| 퀄컴 | 스냅드래곤 8 Elite Gen5는 기판 기반 PoP 유지 | 차세대에 HPB 유사 구조 루머(미확인) |
| 화웨이 | 차세대 기린(2026 가을)에 로직 폴딩 첫 적용 발표 | AP 내부 회로를 위아래 층 분리 |
화웨이 로직 폴딩 상세
- 크리티컬 패스(가장 느린 신호 경로)를 한 평면에 길게 늘이지 않고 1분은 아래층·1분후는 위층에 배치, 수직으로 짧게 연결
- 하이브리드 본딩: 솔더 범프 없이 절연막·구리 접점 직접 접합 → 연결 간격↓, 저항·정전용량↓ (TSMC도 SoIC로 제공, 화웨이 독점 기술 아님)
- 화웨이 주장 수치: 배선 30% 단축 → 최대주파수 13%·전력효율 41% 개선, 투영 회로밀도 1.55억→2.38억/㎟
06활용 시나리오 / 판단 포인트
- 온디바이스 AI 시대: 폰엔 팬 없음 → 서버보다 낮은 온도·전력 범위. NPU·ISP·모뎀 동시 부하 증가로 전체 열 경로 설계가 관건
- 미세공정의 한계: 공정 미세화로 생긴 전력 여유를 더 높은 클록·큰 GPU에 쓰면 전체 열은 안 줄 수 있음
- 비교 기준 전환: 벤치마크 최고점이 아니라 "같은 표면온도·같은 소비전력에서 성능을 얼마나 오래 유지하는가"
07현황 및 전망
- 확인된 사실: 삼성 엑시노스 2400 팬아웃·2600 구리 HPB 실적용, 화웨이 기린 로직 폴딩 계획·하이브리드 본딩 수치 공개
- 미확인: 엑시노스 2700 구조, 화웨이 양산 제품 발열·성능(실제 분해 검증 필요), 애플·퀄컴 차세대
- 화웨이 수치 해석 주의: "옛 공정으로 최신 미세공정 따라잡음" 아님 — 높아진 건 투영 면적 밀도이지 트랜지스터 체급 아님. 1.5μm 하이브리드 본딩 피치 ≠ 1.5nm 공정. 41%는 대표 고성능 코어 1개·심사 전 논문 결과
- 3D 적층 리스크: 열원이 수직으로 겹쳐 국부 전력밀도·핫스팟·수율 관리 난제
08용어 사전
| 용어 | 한줄 설명 | 비유/예시 |
|---|
| AP (SoC) | CPU·GPU·NPU 등을 한 칩에 담은 스마트폰 중심 프로세서 | 폰의 두뇌 |
| PoP | AP 위에 D램을 층층이 쌓는 패키지 방식 | 2층집처럼 부품을 세로로 쌓기 |
| 스로틀링 | 온도 상승 시 칩이 스스로 속도를 낮춰 고장 막는 것 | 과열되면 자동으로 힘 빼는 안전장치 |
| 열저항(Rθ) | 열이 빠져나가기 어려운 정도 | 두꺼운 이불일수록 열이 안 빠짐 |
| HPB | AP 위에 붙인 작은 구리 방열판(히트패스블록) | 냄비 손잡이의 열 빼는 금속판 |
| 로직 폴딩 | 회로를 위아래 층으로 나눠 배선을 짧게 만드는 설계 | 긴 종이를 접어 거리를 줄이기 |
| 하이브리드 본딩 | 솔더 없이 절연막·구리를 직접 붙이는 접합 기술 | 접착제 없이 표면끼리 딱 붙이기 |
| 크리티컬 패스 | 전체 동작 속도를 결정하는 가장 느린 신호 경로 | 가장 느린 사람이 팀 속도를 정함 |
